產品介紹：
DLPCA-200 可變增益跨阻放大器功能豐富，專為需要將小電流轉換為可用電壓的各種應用而設計。例如，它適合低至 μs 區域的時間分辨電流和電荷測量，以及用作光電二極管或鎖相系統的前置放大器。DLPCA-200 提供從 10^3 到 10^11 V/A 的可變跨阻增益，允許靈敏地測量亞皮安到毫安范圍內的電流。其可切換的 AC/DC 耦合、10 Hz 低通濾波器和可調失調控制可用于使放大器適應不同的測量任務和信號條件。提供連接到輸入插座屏蔽層的可調偏置電壓，以優化連接到放大器輸入的外部光電二極管的速度和噪聲性能。它適合作為通用實驗室放大器。
所有功能都可以通過開關手動設置，也可以通過遠程控制通過光隔離接口進行設置。堅固而緊湊的 EMI 屏蔽外殼，專為用戶而設計，即使在惡劣和嘈雜的環境中也能正常運行。
與其他放大器不同，DLPCA-200 不需要特別的調整，例如針對不同信號源的頻率補償。增益保持恒定，頻率響應平坦，即使對于高達 1 nF 的高源電容也是如此。通過仔細的放大器設計和發貨前的全面測試，可以避免增益峰值甚至振蕩等常見問題。
此外，DLPCA-200 即使在大增益設置下也能提供高速。在 10^11 V/A的高增益設置下，它提供 1.1 kHz 的 3 dB 帶寬和 300 μs 的上升時間。對于不需要全帶寬的低頻應用，該裝置具有可切換的 10 Hz 低通濾波器，以消除寬帶噪聲，從而實現精確和低噪聲的直流電流測量，低至飛安。

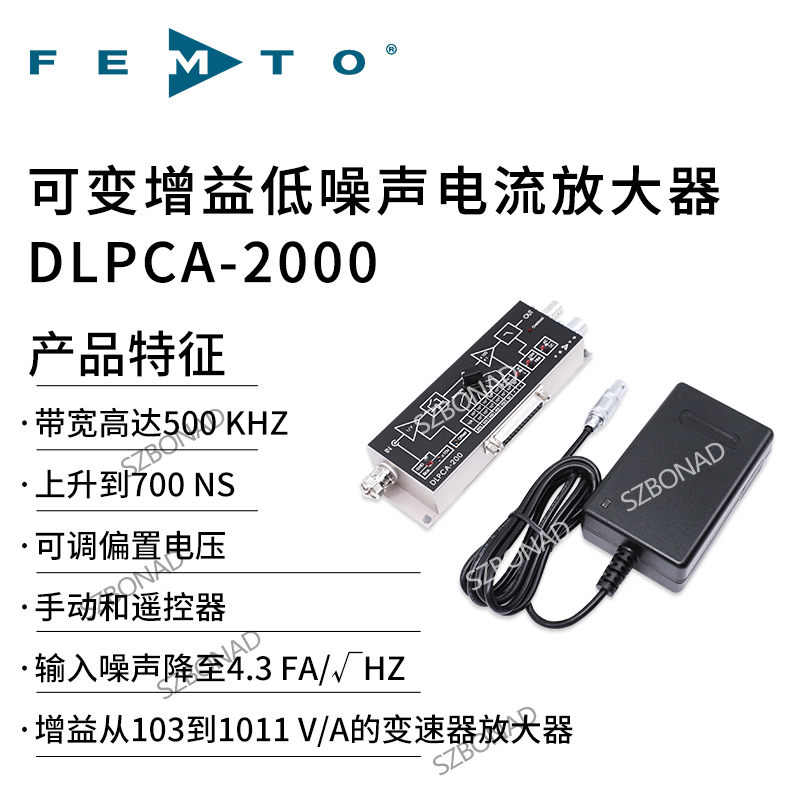

特性：可變增益值從10^3到10^11 V/A、輸入噪聲低至4.3fA/√Hz、帶寬達500kHz、上升時間低至700ns、可調節偏壓、手動或者遠程控制
應用：
?光電二極管和光電倍增管放大器
?掃描隧道顯微鏡
?光譜學
?粒子加速器/同步加速器束流檢測
?電流檢測器
?鎖定前置放大器，A/D轉換器等

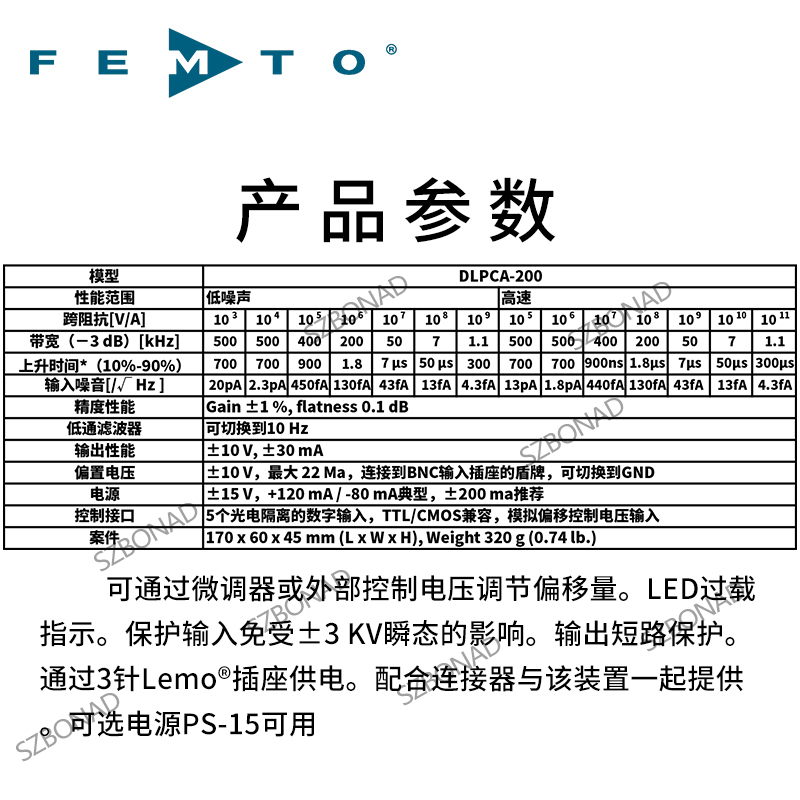

技術參數：
型號 | DDPCA-200 |
性能范圍 | 低噪聲 高噪聲 |
可變增益[V/A] | 10^3 10^4 10^5 10^6 10^7 10^8 10^9 10^5 10^6 10^7 10^8 10^9 10^10 10^11 |
帶寬*(-3dB ) [HZ] | 500 500 400 200 50 7 1.1 500 500 400 200 50 7 1.1 |
上升時間*（10%-90%）[ms] | 700ns 700ns 900ns 1.8μs 7μs 50μs 300μs 700ns 700ns 900μs 1.8μs 7μs 50μs 300μs |
平均輸入噪聲* （/√Hz） | 20pA 2.3pA 450fA 130fA 43fA 13fA 4.3fA 13pA 1.8pA 440fA 130fA 43fA 13fA 4.3fA |
精確度 | Gain±1%，平整度0.1dB |
低通濾波器 | 可調節開關10Hz |
輸出性能 | ±10V, ±30mA |
偏壓 | ±10v, 最大 22mA，連接BNC盾輸入插座，可切換至GND |
電源 | ±15V，+120mA typ., ±200 mA推薦 |
控制接口 | 5種光隔離數字輸入，TTL/CMOS兼容的，模擬偏壓控制電壓輸入 |
尺寸/重量 | 170×60×45mm(L×W×H),重320g(0.74 lb) |

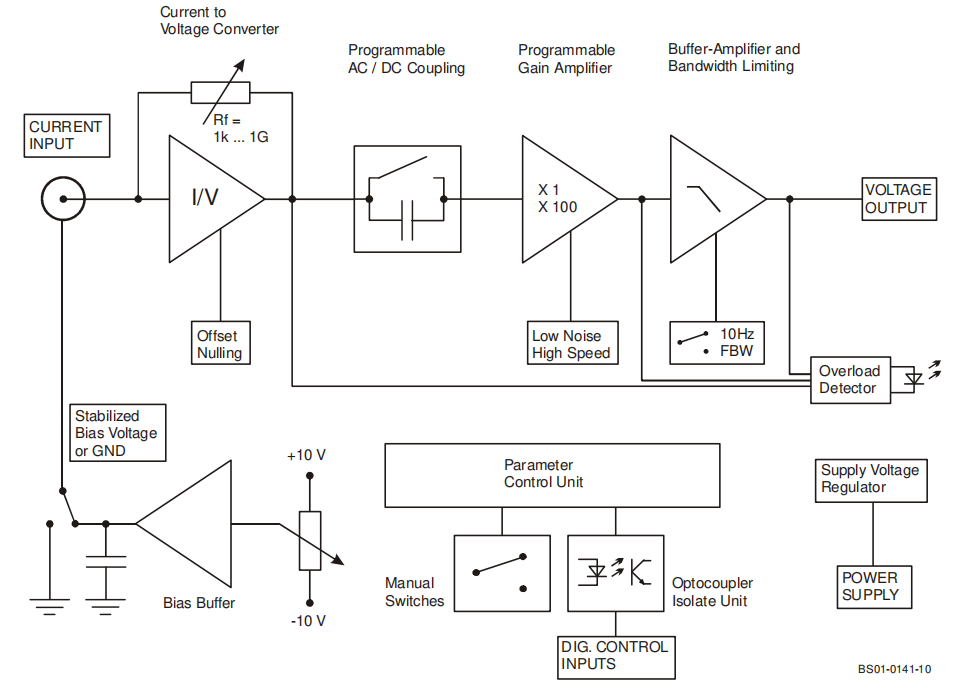

示意圖：
